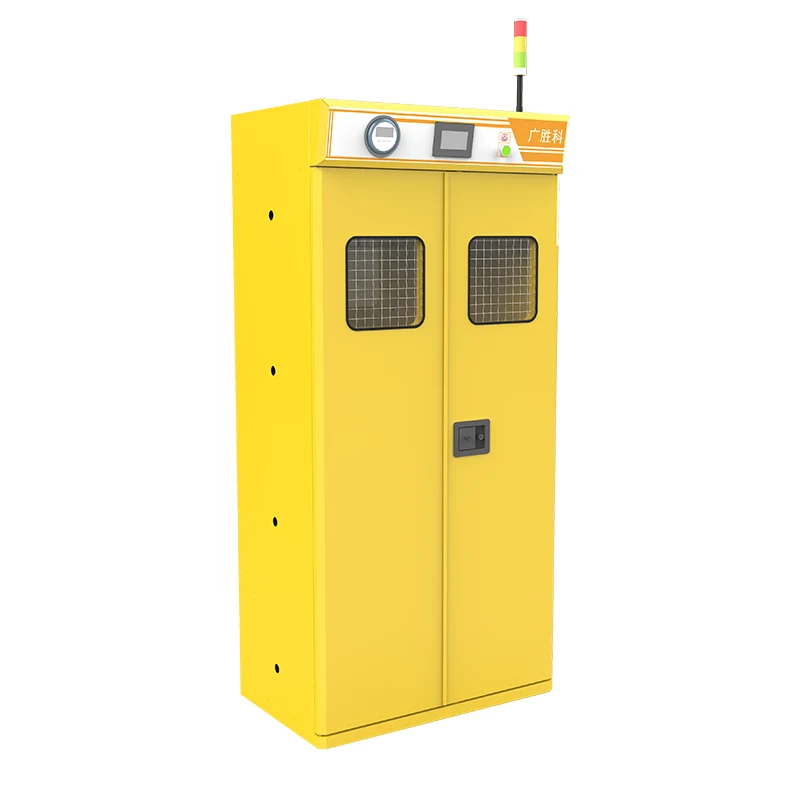

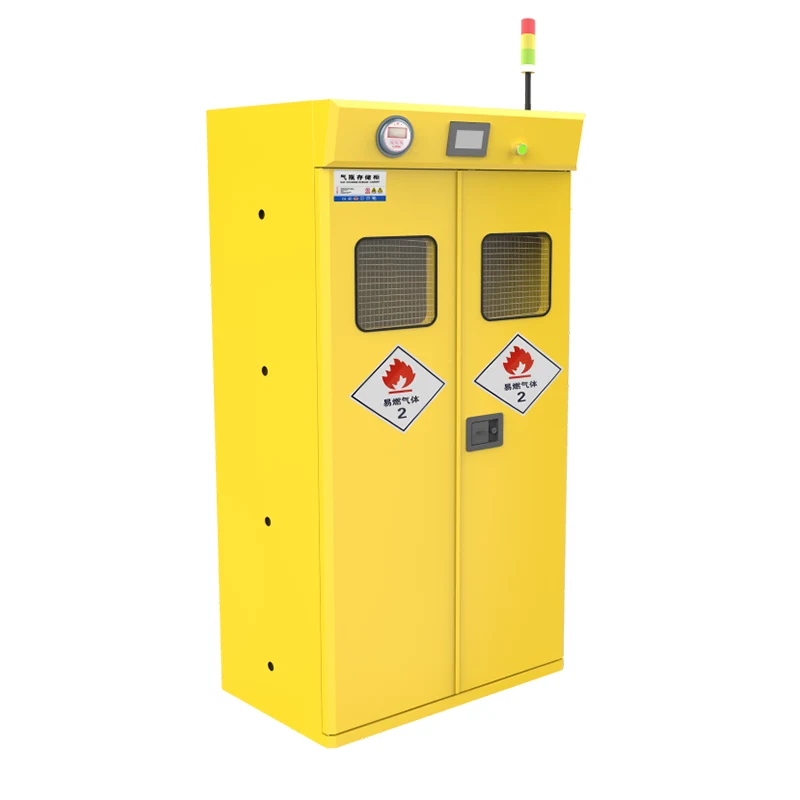

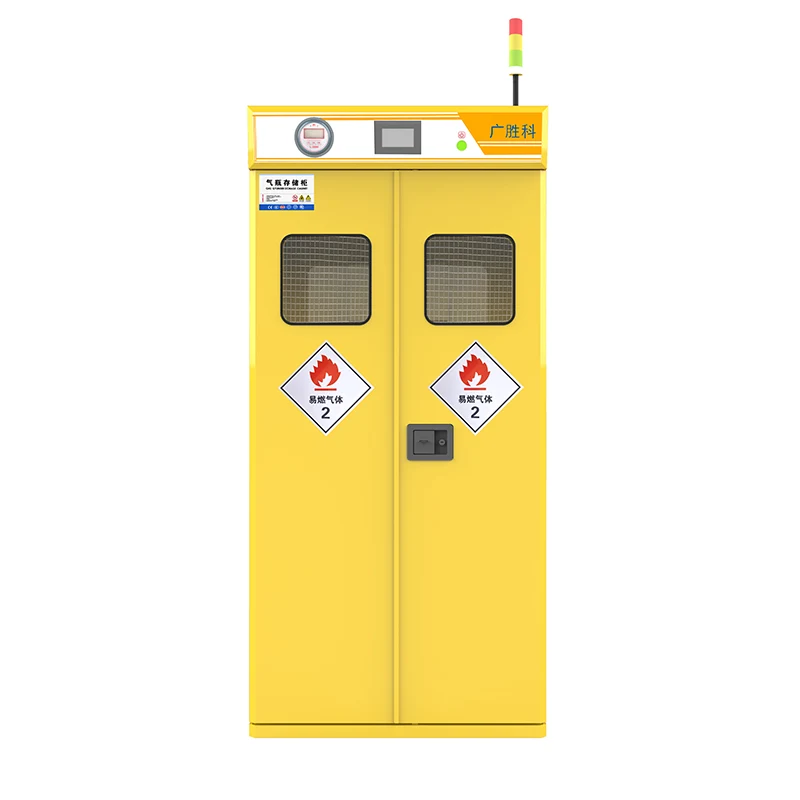

خزانة تخزين غاز غاز الانفجار المزدوج ذكي

خزانة تخزين أسطوانة الغاز المقاومة للانفجار هي محلول تخزين آمن مصمم لمختلف الغازات الخطيرة القابلة للاشتعال والمتفجرة ، بما في ذلك الميثان والأسيتيلين والهيدروجين والأكسجين والغازات الخاملة. وهي مجهزة بوظيفة إنذار ، وضمان السلامة العالية والموثوقية والجودة.

1. جسم مجلس الوزراء

تم بناء الخزانة بألواح فولاذية مزدوجة الطبقات عالية الجودة ، كل منها بسمك ≥1.5 ملم. بعد خضوعها لعلاجات التخليل والفوسفات ، يتم رش السطح بشكل كهربائي براتنج الايبوكسي ، مما يوفر مقاومة ممتازة للأحماض والقلويات والصدأ. تحتوي لوحة الأبواب الخارجية على بنية بسمك 1.5 مم ، وتمتلئ الطبقة البينية بمواد مقاومة للألياف الخزفية.

2. لوحة الباب

تم تجهيز لوحة الباب بمفصلات قابلة للفصل ونافذة عرض شفافة للانفجار المقاومة للانفجار في المقدمة ، مما يتيح للمستخدمين مراقبة حالة استخدام أسطوانات الغاز داخل الخزانة.

3. عرض نافذة

نافذة المشاهدة مصنوعة من الزجاج المقسى ، ويتميز بتصميم فريد وروائي.

4

يوجد ثقب تمريرة على جانب الخزانة لضمان تداول الغاز المناسب في الداخل.

5. جهاز التثبيت المنقولة

يمكن أن يستوعب جهاز التثبيت المتحرك تخزين أسطوانات الغاز بأعلى وأقطار مختلفة. يستخدم آلية تثبيت من نوع سلسلة من الفولاذ المقاوم للصدأ 304 ثابتة لمنع اسطوانات الغاز من التحول.

6. دواسة ميكانيكية

الدواسة هي لوحة منحدر ميكانيكية. هناك دواسة منقوشة من الفولاذ المقاوم للصدأ القابل للتعديل في أسفل الخزانة ، مما يسهل التحميل السهل وتفريغ أسطوانات الغاز.

7. جهاز قفل

يتم استخدام قفل ربط من ثلاث نقاط ، مما يوفر أمانًا محسّنًا.

8. جهاز الإنذار

يتم اعتماد نظام الإنذار المسموع والبصري ، مع صوت بصوت عال ولكن غير مروي.

9. نظام العادم التلقائي (اختياري)

10. صمام عادم الغاز

يتميز صمام عادم الغاز بتصميم بنية الصمامات. سيتم التنبيه تلقائيًا وإغلاقه عندما يكون ضغط الغاز غير كافٍ.

11. مقياس الضغط السلبي

يمكن ضبط الضغط السلبي داخل الخزانة وفقًا لنوع الغاز. يسمح للمستخدمين بمراقبة الضغط السلبي داخل الخزانة. عندما يكتشف المستشعر داخل الخزانة تسرب الغاز ويقوم بتنشيط المنبه ، ستبدأ المروحة العلوية تلقائيًا ، وطرد الغاز في الخارج عبر أنبوب العادم لحماية سلامة منطقة العمل.

12. نظام التحكم

يحتوي نظام التحكم على 40 معلمات غاز شائعة الاستخدام مسبقًا للاختيار.

13. جهاز إغلاق الباب التلقائي

عندما تصل درجة الحرارة خارج الخزانة إلى 70 درجة مئوية ، فإن جهاز القفل لباب خزانة أسطوانة الغاز سوف يذوب تلقائيًا ، وسيغلق الباب تلقائيًا ، ومنع الحريق من الانتشار في الداخل.

14. مراقبة الضغط

يتم عرض الضغط السلبي داخل خزانة أسطوانة الغاز في الوقت الفعلي. عندما يكون الضغط أقل من القيمة المحددة ، سيتم تنشيط المروحة تلقائيًا. يمكن أن يصل الحد الأقصى للضغط السلبي داخل الأسطوانة إلى 60 نقطة.

15. جهاز التبديل التلقائي

عندما يكون ضغط الغاز في أسطوانة واحدة غير كافٍ ، فإنه سيتحول تلقائيًا إلى منطقة الأسطوانة الكاملة. عندما يكون ضغط الغاز في كلا الأسطوانة غير كافٍ ، سيتم إغلاق الصمام الرئيسي تلقائيًا.

16. نظام تبديل الغاز شبه التلقائي

هذا النظام مناسب لـ C₂h₂ و Co₂ و AR و N₂ و He و O₂ و Air. الحد الأقصى لضغط المدخلات هو 20 ميجا باسكال ، ويتراوح ضغط الخرج من 0 إلى 1.6MPa. تعمل على وضع الاستخدام 1-1-standby ومجهز بـ 4 صمامات أحداث (2 صمامات خارج وصمامان تطهير) ، بما في ذلك صمام تخفيف الضغط. واجهات المدخل والمنفذ هي 1/4 "NPT (F).

17. صمام الملف اللولبي المقاوم للانفجار

18. DIGINE DISPACK المنبه منخفض الضغط (RY-PLB)

يمكنه مراقبة 1 - 4 قنوات ، مع شاشة بلورية سائلة ، إنذار مسموع ومرئي ، والشاشة الرقمية.

19. مستشعر ضغط الفولاذ المقاوم للصدأ

المدى: 0 - 20mpa ؛ الإخراج: 4 - 20mA ؛ الدقة: 0.5 ٪ FS ؛ مؤشر ترابط التثبيت: 1/4npt

الاحتياطات والصيانة

تخزين أسطوانات الغاز التي تحتوي على نفس النوع من الغاز في نفس الخزانة. لا تمزج أنواع مختلفة من الغازات.

عند تثبيت خزانة أسطوانة الغاز ، ضعها على الحائط وتأكد من أنها مستوية.

اختبر المنبه مرة واحدة في الأسبوع. عادةً ما استخدم أخفًا غير مُقدّم لإطلاق الغاز بالقرب من كمية الهواء لبضع ثوان. إذا كان المنبه يستجيب بتنبيه مسموع ومرئي ، فهو يعمل بشكل صحيح. خلاف ذلك ، لديك فحص مهني وإصلاحه. (ملاحظة: أثناء الاختبار ، لا ترش أبدًا كمية كبيرة من غاز التركيز العالي مباشرة على المستشعر الداخلي للإنذار ، لأن هذا قد يتسبب في تلف المستشعر.)

حافظ على الجزء الداخلي من الخزانة نظيفة وإزالة الغبار أو الحطام الأخرى بانتظام من كمية الهواء المستشعر.

ملاحظة: عندما يتم تخزين أسطوانات الغاز في مجلس الوزراء ، يجب ألا تكون هناك مشاكل في ظل ظروف طبيعية غير مستحثة. لمنع الإنذارات البطيئة أو غير المستجيبة بسبب فترات عدم النشاط الطويلة ، يمكن للموظفين إجراء اختبارات الإنذار باستخدام الدخان والغاز لضمان التشغيل العادي للمنتج. ينصح بشكل عام الاختبار الذاتي مرة واحدة كل شهرين.

المعلمة (المواصفات)

الميزة والتطبيق

تبرز خزانة أسطوانة الغاز البديلة للانفجار الذكي مع نظام حماية السلامة الذكي المتقدم. وهي مزودة بمجموعة متنوعة من تحقيقات المراقبة عالية الدقة ، بما في ذلك تحقيقات مراقبة تركيز الغاز ، وتحقيقات مراقبة الضغط ، وما إلى ذلك ، والتي يمكنها مراقبة حالة الغاز بدقة داخل الخزانة في الوقت الحقيقي. بمجرد اكتشاف تسرب الغاز ، فإنه سيؤدي على الفور إلى إنذارات مرتفعة ومرئية ديسيبل وإرسال رسائل إنذار إلى الأجهزة المحمولة للموظفين المعنيين لضمان الكشف عن الخطر على الفور. عندما يتغير ضغط الغاز داخل الخزانة بشكل غير طبيعي ، سوف يتفاعل نظام التحكم الذكي بسرعة وتلقائيًا عن إمدادات الغاز لمنع حوادث السلامة الناتجة عن مشاكل الضغط وتوضيح الخطر في البراعم.

في ورشة تصنيع الرقائق الإلكترونية ، يتم استخدام غازات خاصة مثل Silane و Phosphine ، والتي تكون قابلة للاشتعال ، متفجرة ولديها متطلبات عالية للغاية للضغط والغاز ، في عملية الإنتاج. يمكن للانفجار الذكي - خزانة أسطوانة الغاز الإثبات مراقبة حالة هذه الغازات في الوقت الحقيقي. بمجرد أن يكون هناك تسرب أو ضغط غير طبيعي ، فإنه سيؤدي إلى التنبيه بسرعة وقطع إمدادات الغاز لضمان سلامة إنتاج ورشة العمل وجودة المنتج. في المختبرات الكيميائية لمؤسسات البحث العلمي الكبيرة ، والغازات التجريبية المتعددة تتعايش ، وبيئة استخدام الغاز وتخزينها معقدة. يمكن لوظائف المراقبة والحماية الذكية لخزانة أسطوانة الغاز الباحث عن الانفجار الذكي أن تتعامل بفعالية مع المواقف المعقدة ، وإنشاء بيئة تجريبية آمنة وموثوقة للباحثين العلميين ، وتساعد المشاريع البحثية العلمية على المضي قدمًا بسلاسة.
