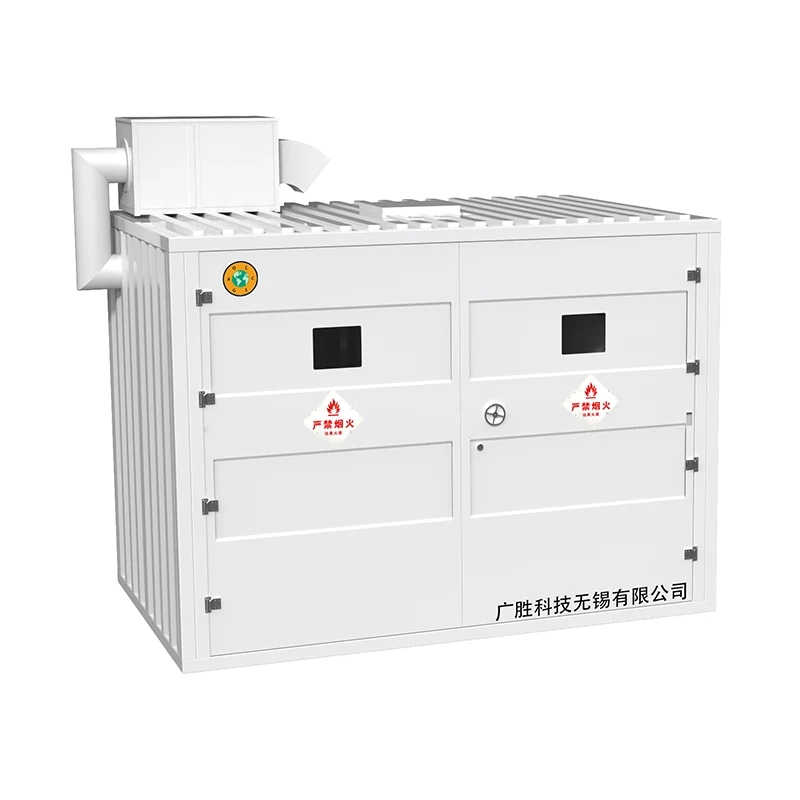

مستودع حاوية تخزين في الهواء الطلق من النوع

مسلسل رقم

هيئة اسم

وظيفة، وصف المعلمة والتكوين

1

مجلس الوزراء

ال يتكون إطار الخزانة بشكل أساسي من كورتن لوحة فولاذية 2.0 مم. الخزانة الخارجية يتكون من إطار فولاذي ، ألواح جانبية مموجة رأسية ووجوه نهاية ، مثل بالإضافة إلى صفيحة علوية مع تمويات أفقية ورأسية ، وكلها يتم الضغط عليها من لوحات الصلب المولدة على البارد. الجزء الخارجي الكامل للخزانة يتم رشها بالطلاء المضاد للركض ، والجدار الداخلي مغلف بمضادات التآكل الطلاء ، يتم رش الجزء السفلي مع polytetrafluoroethylene ، مما يتيح مجلس الوزراء بالكامل للحصول على قدرات مضادة للتآكل.

ال يستخدم الجدار الداخلي للخزانة من الفئة "أ" المقاومة للحرارة والحرارة المواد ، وسمك الطبقة الملتوية للحرارة هي ≥80mm.

في حالة من انفجار ، تم تجهيز الجزء العلوي من الخزانة بتنفيس انفجار لوحة. هناك فتحات تنفيس 2 الانفجار ، كل منها بحجم 1.1*1.1m ، ومنطقة تنفيس الانفجار هي ≥0.11 متر مربع/متر مكعب. سطح تنفيس الانفجار تم تصميمه وفقًا لمعيار BGV B4. غطاء الانفجار يتم تثبيت لوحة التهوية بشكل فضفاض ومجهز بسلسلة ثابتة ، والتي سوف تراجع تلقائيًا بعد اكتمال تنفيس الانفجار. ال تحتوي لوحة تنفيس الانفجار على سقيفة ثلج لمنع المطر والثلوج ، و ضغط تنفيس الانفجار هو 580 ميجا باسكال.

ال باب الخزانة مصنوع من مواد واحدة أو مركبة مع وظائف مثل الوقاية من الحرائق ، وحماية البرق ، ومضادة للضادة ، ومكافحة التآكل ، و غير مسببة. وهي مزودة بقفل قضيب دفع النار المدمج. عندما يتم فتح الباب بواسطة قضيب الدفع ، وسيؤدي إلى حدوث صوت إنذار قدره 100 ديسيبل وربط الإنذار. يفتح الباب في اتجاه الإخلاء و يمكن فتحها من الداخل. تم إعداد المناطق ، وغرفة التشغيل للمشغلين لجعل الحماية الاستعدادات قبل الدخول إلى منطقة التخزين.

2

ذكي نظام التحكم

2.1 نظام التحكم مجهز بشاشة كاملة الألوان مقاس 7 بوصات ، والتي يمكن عرضها حالة المعلمات المختلفة في الوقت الحقيقي .2.2 الجهاز بأكمله تسيطر عليها مركزيا بواسطة نظام الحواسيب الدقيقة. وفقا للمعلمات الذي تم تعيينه من قبل العميل ، يكتشف النظام تلقائيًا وبقائيًا معلمات أجهزة الاستشعار المختلفة ، وكذلك وظائف مثل التحكم في الوصول ، الإضاءة والتحذير المبكر والإنذار والتحكم في درجة الحرارة .2.3 في حالة خطر محتمل ، سيقوم النظام بتنشيط الإنذار المسموع والبصري ، و صوت المنبه أعلى من 85 ديسيبل ، مما يوفر الإنذار المبكر لمسافات طويلة.

3

تهوية ونظام العادم

ال يتكون نظام التهوية والعادم من 4 لاعبين تهوية و مشعبات أنابيب التهوية. يتم تثبيت كوات التهوية داخل يتم تثبيت مجلس الوزراء ، وشبكة مضادة للعلاج ومكافحة القس للهواء.

4

العادم نظام تنقية الغاز

4.1 يتكون من 1 جهاز تنقية البلازما ، وتوصيل مشعب الأنابيب ، إلخ. مستقلة عن الخزانة ومتصل بالخزانة من خلال خطوط الأنابيب ، وهو مريح للصيانة ويساعد على تقليل الضوضاء والاهتزاز و ضرر الموظفين أثناء التشغيل .4.3 انبعاثات غاز العادم بعد علاج تنقية يتوافق مع "GB16297 الانبعاث الشامل مستوى الملوثات في الغلاف الجوي ".4.4 متطلبات البلازما جهاز التنقية: حجم الهواء العلاج هو 5000 متر مكعب/ساعة ، واستهلاك الطاقة هو 400 دبليو.

5

درجة حرارة نظام التحكم

إنها تتألف من طبقة كاملة من الجدار الداخلي ومقاوم للحرارة و 1 مكيف الهواء مقاوم للانفجار. 5.1 A 50 مم من الفئة A يتم تثبيت الطبقة الملتوية للحرارة على الجدار الداخلي للخزانة إلى منع درجة الحرارة الداخلية من الارتفاع عند التعرض لها ضوء الشمس .5.2 هناك مكيف هواء مقاوم للانفجار داخل الخزانة ، والتي يمكن أن تقلل بشكل فعال من درجة الحرارة داخل الخزانة عند الغرفة درجة الحرارة مرتفعة للغاية. مكيف (يتم حظر مكيفات الهواء النافذة بشكل صارم ، و مطلوب تدابير مكافحة الازلياج ومكافحة الضوضاء): الجهد المقنن هو 220 فولت 50 هرتز ، تيار مصنّف للتبريد/التدفئة هو 10.7/16.5 أ ، درجة مقاومة للماء IP*4 ، ومستوى الضوضاء (داخلي/خارجي) هو 40/59 ديسيبل.

6

انفجار - نظام إمدادات الطاقة

إنها يتكون من 1 صندوق توزيع مقاوم للانفجار ، 4 مصابيح مقاومة للانفجار ، و 1 ضوء الطوارئ مقاوم للانفجار. 6.1 القشرة الخارجية للسيطرة الرئيسية صندوق التوزيع مصنوع من مادة سبيكة الألومنيوم ومغلفة بالإيبوكسي يتم استخدام مصابيح الفلورسنت المدفوعة من الراتنجات 6.2 للإضاءة الداخلية ، ويتم تثبيت ضوء الطوارئ المضاد للانفجار عند الخروج. مستشعر درجة الحرارة الداخلية ، مكيف الهواء ، ومستشعر الغاز القابل للاحتراق جميعًا اعتماد تصميمات الانفجار. 6.4 وضع الدائرة الداخلية للخزانة تم تعيينه وفقًا لمتطلبات الانفجار.

7

كيميائية نظام استرداد التسرب

ال يمكن أن يستوعب نظام التسرب المتكامل داخل الخزانة 15 ٪ من المجموع مقدار.

8

نار - نظام القتال والإطفاء

هناك هي مجموعة واحدة من جهاز إطفاء الحريق التلقائي من نوع الأنابيب داخل مجلس الوزراء. عندما ترتفع درجة الحرارة بسبب الحريق ، في عامل المسحوق الجاف في سيتم طرد جهاز إطفاء الحريق من الفوهة تحت عمل النيتروجين لإطفاء الحريق. جهاز إطفاء الحريق يتميز بسرعة إطفاء الحريق والاستخدام الآمن.

9

شخصي معدات الحماية

9.1 أ يتم تثبيت عمود تصريف الكهرباء الثابت في جسم الإنسان عند المدخل من الخزانة ومتصل بالجسم الرئيسي للخزانة. يتم استخدامه ل الموظفون للمس قبل الدخول لتصريف الكهرباء الثابتة حمل على أجسادهم ومنع مخاطر الكهرباء الثابتة .9.2 يتم تثبيت واقي زيادة البرق المستقل في مصدر الطاقة الرئيسي نقطة الوصول لمنع مخاطر الكهرباء الثابتة .9.3 الكهرباء الثابتة يتكون نظام التفريغ من ثلاث مكاوي زاوية بأبعاد 2500505 مم تم إدخاله مباشرة في الأرض لضمان أن الكهرباء الثابتة لـ الخزانة أقل من 4Ω.

10

فيديو نظام المراقبة

10.1 هناك 1 كاميرا مراقبة فيديو مقاومة للانفجار داخل الخزانة ، مع التعريف العالي للغاية لقرار 960 بكسل والمراقبة بالأشعة تحت الحمراء الليلية الوظيفة .10 تم تثبيت الكاميرا خارج .10.3 تم حجز منفذ شبكة RJ45 للرسو مع إجمالي نظام المراقبة في المدرسة .10.4 مراقبة الفيديو يحتوي النظام على وظيفة تخزين وذاكرة ، والتي يمكنها تسجيل بيانات المراقبة لأكثر من شهر واحد ويمكن مشاهدته في أي وقت على الهواتف المحمولة و أجهزة الكمبيوتر.

11

بعيد نظام المراقبة

11.1 هناك مجموعة واحدة من الرطوبة التي تشير إلى الجهاز ، جهاز استشعار درجة الحرارة ، وجهاز استشعار مراقبة الغاز القابل للاحتراق على التوالي داخل خزانة ، مع وظيفة عرض البيانات في الموقع LED ، والتي تستخدم ل مراقبة البيئة الداخلية للخزانة. 11.2 كل جهاز استشعار يمكن مراقبة الجزء الداخلي للخزانة في الوقت الفعلي لمدة 24 ساعة. عندما تصل المؤشرات إلى قيم السلامة المحددة ، ومقاييس المناولة المختلفة والإنذارات سيتم تنفيذها بذكاء من خلال نظام التحكم .11.3 عندما تصل مؤشرات المعلمة إلى قيم المجموعة ، وسيقوم نظام المراقبة بإرسال إشعارات الرسائل النصية لتذكير العملاء بالاهتمام.

12

طارئ غسل العين والاستحمام

12.1 ارتفاع الحمام هو 2100 مم ± 20 مم ، وارتفاع غسل العين 1030 مم ± 20mm.12.2 يستخدم غسل العين والاستحمام بنية مجتمعة مصنوعة من SU304 من الفولاذ المقاوم للصدأ ، والذي يمكنه تحمل ضغط الماء > 5kg/cm².12.3 يتم تثبيته على جانب واحد خارج باب الخزانة ويمكنه يتم الوصول إليها في غضون 5 ثوان في حالة الطوارئ.

نموذج المنتج

معلمات المنتج

GS-BUG

رئيسي أبعاد مجلس الوزراء (الارتفاع ، العرض ، الطول)

H2800*W3000*L4000MM

H2800*W3000*L6000MM

H2800*W3000*L9000MM

H2800*W3000*L12000MM

إعدادات: أجهزة الوقاية من الحرائق والسرقة ، أجهزة حماية مقاومة للماء ، أجهزة كهربائية مقاومة للانفجار وأنظمة حماية الحرائق والبرق الأجهزة الحماية والأجهزة المضادة للثني ، وأجهزة جمع التسرب السائل ، أنظمة التحكم في درجة الحرارة ، وأنظمة العادم ، إلخ.

مجلس الوزراء جسم:

1. يتم تصنيع جسم الخزانة بهيكل طبقة مزدوجة ، و سماكة طبقة واحدة من اللوحة تصل إلى 2.0 مم.

2. مجلس الوزراء الجدار: جدار الخزانة له هيكل إطار إجمالي. أنبوب مربع متعدد يتم تعيين الدعم في أسفل جسم الخزانة ، والتي تتعاون مع الحزم الحاملة للحفاظ على جسم الخزانة مستقرة.

3. مجلس الوزراء الباب: الباب المقاوم للحريق ومضاد للسرقة.

4. المربع الكهربائي: تم تصنيع القشرة الخارجية لصندوق توزيع التحكم الرئيسي من مادة سبيكة الألومنيوم ومغلفة مع راتنج الايبوكسي. جميع خطوط الأنابيب ، يتم علاج مفاصل الدائرة ، وما إلى ذلك للوقاية من الانفجار.

5. مجلس الوزراء أسفل: الجزء السفلي من جسم الخزانة عبارة عن دواسة غير منقوشة تم تصميم الأرض الداخلية لتميل قليلاً نحو الوسط.

6. العادم النظام: يتم استخدام مراوح العادم المقاومة للانفجار للعادم القسري.

7.

8. النار مرافق الحماية: كل من الجزء العلوي والثاني من جسم الخزانة مصنوعة من طبقة مزدوجةمقاومة للطقس الصلب مقاوم النيران والمواد المضغوطة للمواد المقاومة للدرجات الحرارة العالية.

9. الأجهزة الكهربائية المقاومة للانفجار: مصابيح الإضاءة المقاومة للانفجار هي مثبت داخل الخزانة. يجب تعيين مصابيح الطوارئ المقاومة للانفجار في منفذ جسم الخزانة ، ومصابيح الطوارئ المقاومة للانفجار تكوين.

10. حماية البرق والأجهزة المضادة للثني: جهاز حماية البرق تم تثبيته في الأعلى. عندما يكون هناك البرق ، يتم تقوده إلى الأرض من خلال جهاز حماية البرق للإصدار. جسم بشري ثابت يتم تعيين جهاز إزالة الكهرباء على الباب. عن طريق لمس الثابت جهاز التخلص من الكهرباء عند دخول الباب ، الكهرباء الثابتة على جسم الإنسان يمكن القضاء عليه.

11. جهاز إطفاء الحرائق التلقائي: حريق Heptafluoropropane من نوع خط الأنابيب إطفاء الجهاز ، الذي يحتوي على كفاءة إطفاء عالية الحريق ، بسرعة السرعة ، معامل السلامة الكبيرة ، وآمنة وموثوقة.

12. نظام الترشيح: يجب تعيين نظام تنقية غاز العادم في جسم مجلس الوزراء. تم تجهيز كل جسم خزانة بمجموعة من الكربون المنشط صندوق حماية البيئة ونظام تنقية الربط التحفيزي الضوئي في الأعلى. نظام تنقية غاز العادم متصل بالخزانة الجسم من خلال خطوط الأنابيب. يمكن أن يزيل نظام تنقية غاز العادم الملوثات بدرجات متفاوتة ، بما في ذلك المواد الكيميائية المتقلبة غالبا ما تستخدم في مدارس مثل إيثيل الأثير ، التولوين ، الكلوروفورم ، الأسيتون ، الميثانول ، الإيثانول ، إيثيل أسيتات ، الأثير البترولي ، وما إلى ذلك يمكن أن ينقية السامة والضربة غازات العادم وضمان تصريف موحد لتدفق الهواء.

13. نظام المراقبة البيئية: مراقبة المركبات العضوية المتطايرة ، درجة الحرارة ، الرطوبة ، حالة التهوية والأدوات والمعدات ، وما إلى ذلك في البيئة ، عرض وتسجيل البيانات البيئية في الوقت الحقيقي. عندما المعلمة تصل المؤشرات إلى القيم المحددة ، سيرسل نظام المراقبة إخطار لتذكير العميل بالاهتمام ؛ مراقبة البيئة داخل الخزانة عبر الإنترنت على مدار 24 ساعة في اليوم ، عرض المعلومات في الصور ونصوص على شاشة البلورة السائلة ، وإعطاء موجه إنذار عند المجموعة يتم تجاوز القيم ، وربط مع نظام العادم.

كشف تحقيقات:

(1) مسبار الغاز القابل للاحتراق

(2) مسبار درجة الحرارة والرطوبة

(3) الدخان مسبار المستشعر ، نوع آمن في جوهره ومقاوم للانفجار

(4) أنت التحقيق

14.1 يمكن أن يكتشف نظام التحكم الذكي تلقائيًا وبقائيًا المعلمات من كل مستشعر على لوحة التحكم ، ويعرض مختلفًا في الوقت المناسب المعلمات مثل درجة الحرارة الداخلية ، تركيز الغاز القابل للاحتراق ، الرطوبة النسبية ، حالة التشغيل لنظام غاز العادم ، حالة الإنذار ، الإضاءة ، إلخ. يتم عرض المعلمات المذكورة أعلاه على البشر واجهة خارج جسم الخزانة.

14.2 مزود بمعدات مراقبة بيئية متعددة القنوات: دعم VOC مستشعرات مراقبة الغاز ؛ دعم أجهزة استشعار مراقبة الغاز القابلة للاحتراق ؛ يدعم أجهزة استشعار درجة الحرارة والرطوبة.

14.3 متى تركيز الغاز داخل الخزانة يقترب من 20 ٪ -30 ٪ من السلامة القيمة الحرجة ، سوف ينفذ نظام التحكم بذكاء مختلف تدابير التخلص. في حالة الخطر المحتمل ، سوف نظام التحكم قم بتنشيط الإنذار المسموع والبصري ، وصوت الإنذار أعلى من 85 ديسيبل ، والتي يمكن أن توفر الإنذار المبكر لمسافات طويلة.

15. السلامة ملصقات ، ملصقات تحذير عاكسة: مقاومة للارتداء ، مقاومة للماء ، مضاد للتآكل ، مقاوم للخدش ، وغير صائغ العلامات
